MIPA PU 330-20 in RAL 6019 Weißgrün 1kg - Strukturlack
Hochbelastbarer 2K-Polyurethan-Acrylack in der Qualität und Farbton MIPA PU 330-20 in RAL 6019 Weißgrün 1kg zur kratzfesten und robusten Beschichtung von Transport- und Bodenflächen und hochbelasteten Oberflächen an Nutzfahrzeugen, Baumaschinen, landwirtschaftlichen Fahrzeugen, Werkzeuge, Gerät etc.
Mögliche Einsatzbereiche:
- Führerhaus und Aufbauten von Nutzfahrzeugen
- Boden- und Ablageflächen von Nutzfahrzeugen und Arbeitsbühnen
- Felgen, Unterboden- und Fahrwerksbereiche
- Rammschutz, Dachträger, Reserveradabdeckungen etc.
- Radhausbereich
- Auffahrrampen, Transportflächen von Abschlepp-Fahrzeugen und Anhängern
- Tresor lackieren / Tresorlack
- Bootsdecks und Boots-Aufbauten, nicht als Unterwasserlinie-Bootslack geeignet, keine explizite ausgearbeitete Anti-Fouling-Eigenschaft
- Lkw Ladefläche
-staplerbefahrbar
Der Strukturlack MIPA PU 330-20 in RAL 6019 Weißgrün 1kg verfügt neben einer extrem hohen Verschleißfestigkeit auch über ausgezeichnete mechanische und chemische Beständigkeiten. Die sehr hohe Standfestigkeit ermöglicht extrem dickschichtige Applikationen.
Inhalt: 1kg, 5kg
Theoretische Ergbigkeit: 30 bis 32m2 / kg im Spritzverfahren und 10um Schichtdicke gemischt mit PUR Härter im Mischverhältnis 3:1 nach Volumen
Härter
Mipa Härter H10
https://www.lackstift24.de/MIPA-Haerter-H10-fuer-PUR-Lacke-250ml
https://www.lackstift24.de/MIPA-Haerter-H10-fuer-PUR-Lacke-1-Liter
Mischverhältnis Lack und Härter nach Volumen
Spritzlack = MV 3:1 (3 Teile Lack : 1 Teil Härter)
Mischverhältnis Lack und Härter nach Gewicht
Als Spritzlack oder zum Rollen und Streichen = MV 4:1 (4 Teile Lack : 1 Teil Härter)
Verdünnung
2k Verdünnung um die Viskosität weiter einzustellen
Glanzgrad
seidenmatt
Auftrageverfahren
bei mindestens +10°C und 80% relative Luftfeuchtigkeit mit ausreichender Zu- und Abluft
Als Spritzlack = 2,5 bis 3,0mm Düse - 2-3 Spritzgänge - 0% 2k Verdünnung, dennoch möglich verdünnbar mit 2k Verdünnung
Als Streich- und Rolllack = mit einer feinen Rolle oder einer groben Strukturrolle

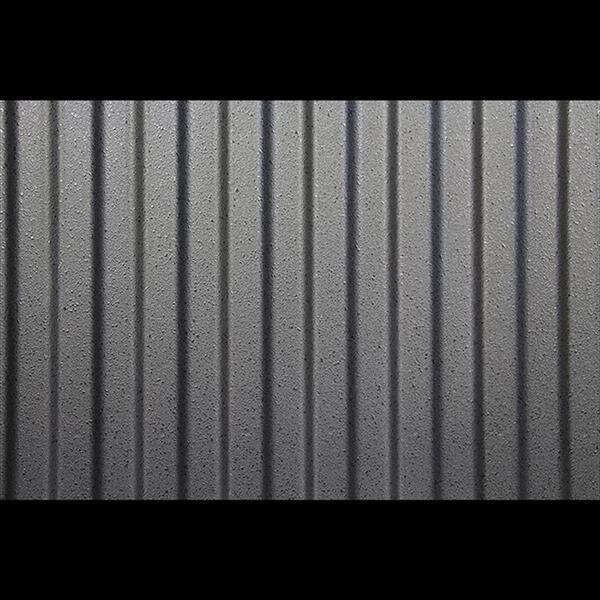

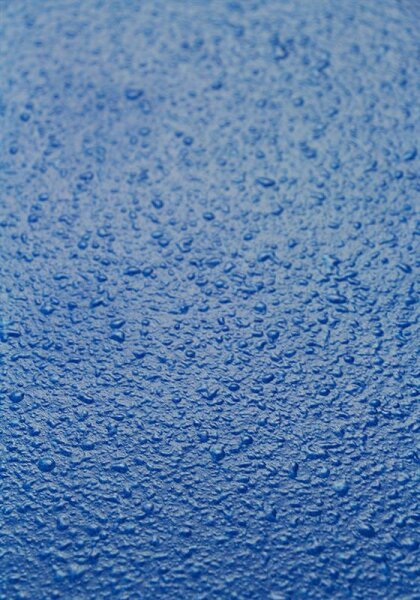

Bei beiden Auftrageverfahren kann die Struktur durch dickes oder dünner Auftragen beeinflusst werden.
Trocknungszeit
bei 20°C nach 20 Minuten Staubtrocken, 3-4 Stunden grifffest und nach 24 Stunden montagefest
bei 60°C nach 30 Minuten grifffest, 1-2 Stunden montagefest
Untergründe
Stahl
verzinkte Untergründe
Aluminium
Holz
GFK
Intakte 2k-feste Altlackierungen
Vorbehandlung
Stahl - Entfetten mit Silikonentferner - ggf. Strahlen oder Handentrostung vorher
Verzinkte Untergründe - Reinigen mit Zinkreiniger
Aluminium - Scheifen mit 400er Schleifpapier und Silikonentferner
